鞋制作 – 道具分解
06
介绍
我刚刚完成了 Voxel 学校的硕士学位。我为我的最终项目制作了这些 Nike Air Jordan
鞋。我仍然认为自己是一名学生，我认为 3d 最美妙的事情之一就是你永远不会停
止学习。我最重要的目标之一是提高我在视频游戏的艺术和技术领域的技能。
对于这个项目，我的目标是创建一个看起来和感觉上都可以存在于现实世界中
的英雄资产，我想分享一些关于如何创建这件作品以及我在这个过程中学到的
东西的技巧和建议。
05
你用的是什么软件？
这件作品是在 3DS Max 中建模的，然后我在 Zbrush 中添加了细节，在 3DS Max
中完成了重新拓扑，在 Substance Painter 中进行了纹理处理，并在 Marmoset
Toolbag 4 中渲染。之所以选择制作这些特定的鞋子，出乎意料地来了。偶然
看到一篇新闻，说迈克尔乔丹在1985年用的球鞋售价数千美元，这就是我的灵感来源，这是新闻文章的链接。
我用来收集所有引用的程序是 PureRef。参考文献是该过程中最重要的部分之一。您必须确保您有足够的道具不同角度的参考图像。拥有良好的参考图像可以大大减少猜测的时间，并让您更有效地利用您的时间。
04
造型

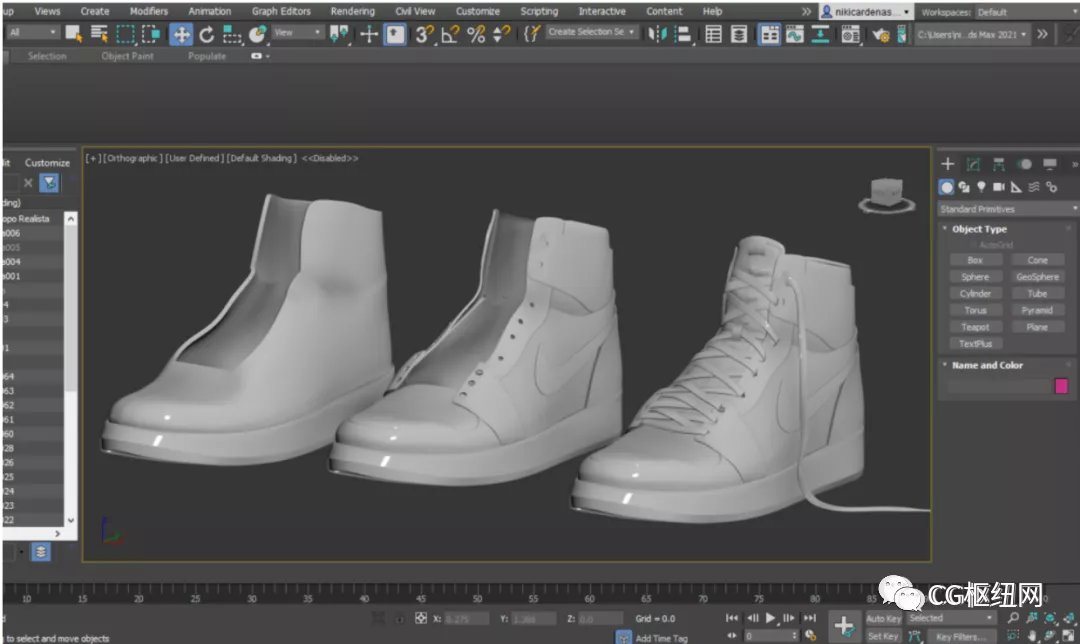

在建模过程中，我从遮挡开始。我将注意力集中在良好的形状和体积上。准确的比例起初有点棘手。保持拓扑简单非常重要，这样您就可以轻松地进行调整。我使用带有前视图、左视图和底视图的参考，这有助于我更好地了解比例。
一旦我对形状感到满意，我就开始对鞋子的面板进行建模，然后添加修改器、外壳和 turbosmooth，最后将对象导出到 Zbrush 中。
首先，我验证了一般形状和体积并进行了任何必要的更正，然后平滑了边缘。
对于细节，我在 ZBrush 图层上添加了主要和次要细节，以便更好地控制它们。然后我专注于用手中的参考来雕刻皱纹，并增加了一些磨损/撕裂的使用。
First, I verified the general shapes and volumes and made any necessary corrections, then I smoothed the edges.
For the details, I added primary and secondary details on the ZBrush layers to have better control over them. I then focused on sculpting wrinkles with my references in hand and added some wear/tear use.
我使用多个画笔来获取主要和次要细节。然后我使用 Alpha 来获取皮革皱纹的额外细节。
对于针迹，我使用了 Zbrush 中的 IMM 针迹笔刷。
一旦我对资产感到满意，我就会考虑重新拓扑它。我决定一次处理所有的高多边形，然后转向低多边形，而不是 1 个高多边形、1 个低多边形等。没有正确或错误的方法来解决这个问题，你应该做任何适合你的事情。
03
重拓扑
这部分过程有时有点乏味但非常重要，因为您的资产进入实时引擎，并且必须对其进行优化，因此该过程必须手动完成。为此，我使用 Maya 的 Quad Draw 工具，因为它非常适合 Wacom 平板电脑的使用。
对于 UV，我使用 Maya 的 UV 编辑器。您必须记住几何图形需要适合 0-1 空间。确保知道在哪里添加接缝，首先优先考虑较大的形式，然后从那里开始工作。
鞋底通常会烘烤以优化几何形状，但在这种情况下，由于这是一个个人项目，我决定将其保留下来，以便能够更多地处理纹理的实质。
02
纹理

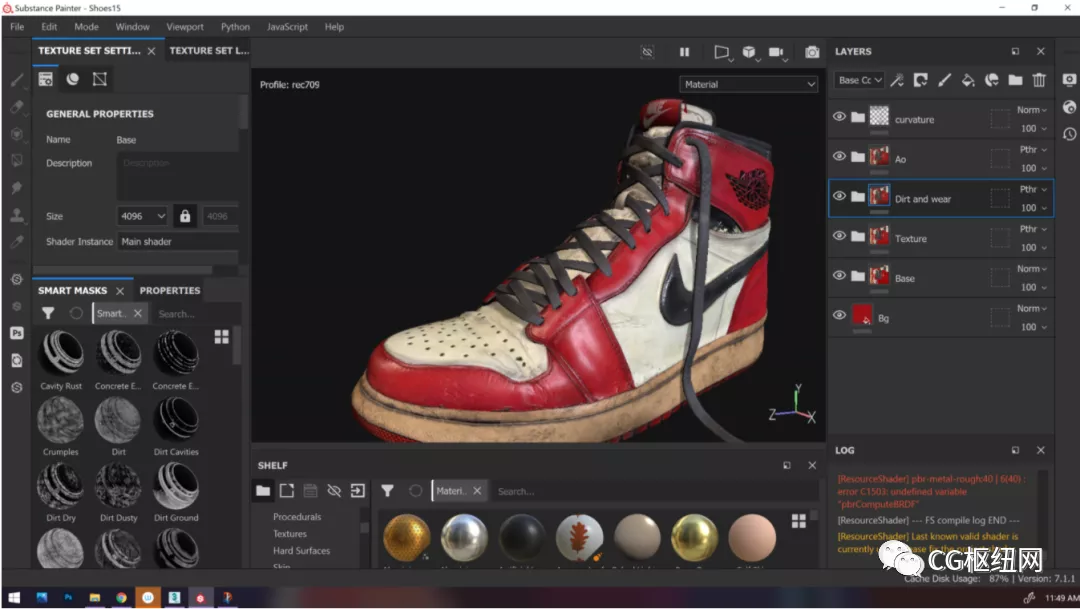

整个道具在物质画家中被纹理化。我的第一步是在材料部分观察我的PureRef的参考，然后我开始快速研究我要覆盖什么类型的材料，如果是面料，什么样的面料和面料编织，还有什么类型我的资产拥有的材料以及它将如何老化？
一旦我进行了研究并整理了我的参考资料。我将画家设置为 2k，从头开始制作基础材料，然后慢慢建立图层以实现真实感。
我组织纹理的方式是将它们分成 3 组。底座、质地、污垢和磨损。
基础：在这个组中，我用纯色创建图层并用颜色选择进行选择。
纹理：在这组中，我添加了材料的纹理层，例如人造革、皮革、织物以及每种材料的相应编织。
污垢和磨损：在这个组中，我添加了材料外部的所有东西，污垢、污垢、灰尘、泥土、磨损、划痕。所有这些图层通常都是智能图层，但我从不离开它们，我总是编辑或组合它们。
最后说明
序号标题
使某些东西看起来很棒可能具有挑战性，但请记住，与参考文献保持密切联系，不要忘记这是我们的热情，在创建您的个人项目时享受乐趣并保持耐心。
風格化的角色設計教學！用 ZBrush、Maya、Substance Painter 等軟體製作超級英雄
創作工具
ZBrush，用於雕塑角色形狀和一些 UV 的製作
Maya，用於製作堅硬的服裝及 UV
Substance Painter，用於紋理材質
Keyshot，用於渲染
Photoshop，用於合成及概念設計
角色概念
小時候，我的母親經常告訴我有關長襪皮皮 (Fifi Brindacier) 的故事，她是一位擁有不凡力量卻不濫用的紅髮英雄。我認為這是一個適合轉化為角色設計的題材，因此開始研究帶有超能力的女性主角。關於這個角色，我想製作偏向卡通風格，有著大頭，大眼睛，微胖的角色，所以我參考一些兒童的人體解剖結構。
參考資料很重要，因為它能讓你更加了解想創建的角色背景，如果從頭尋找該角色會穿戴什麼配件或擁有甚麼特色，可能會浪費你的時間。
by 3D 藝術家 Anthony Pacicca
參考資料板
雕出基本形狀
在雕刻角色雛型時，主要會去按照人體的解剖結構，一步一步去雕出正確比例的形體。因此所參考的解剖資料就變得很重要，對我而言，這是花費我最多時間的部分。當基本形狀出來後，雕塑細節與特色時，也會變得很容易。主要使用ZBrush建構型筆刷，如Move及Smooth筆刷來雕刻身體，頭部，手和鞋子。
我建議剛開始雕塑時。盡量減少多邊形的運用，這樣有助於理解形狀，另外也不要過分雕刻細節。
by 3D 藝術家 Anthony Pacicca
基本形狀
完成上述步驟後，我會開始進行服裝的皺褶處理。而針對鞋子的建模，我會先從一個簡單的盒子形狀開始雕塑。另外，為了讓衣服變厚，我使用了Mesh Extract(網格提取工具)，並將該工具也用於頭髮上。最後，我使用球體創建一個有趣、簡單的配件(娃娃)，讓角色的個性或特色能更顯著。
稍微有細節的基本形狀
配件娃娃雕塑
配件與硬表面處理
在形狀大致底定後，我決定將模型導入 Maya，用來製作槍管，皮帶，鑰匙環等配件。接著，會重新進行拓撲，使最終的模型保持整齊，並能使用 UVs。若要進行結構拓撲，建議使用簡單的四邊形繪製工具 (Quad Draw Tool)，將其用在鞋子上，它能使形狀更立體簡潔，接下來只需要在 ZBrush 添加一些細節，就會更完整。

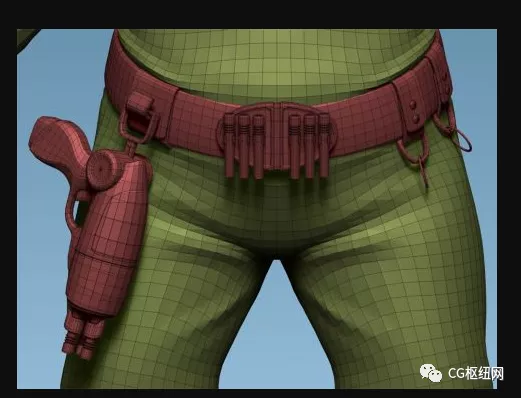

配件的網格
鞋子的網格
配件完成後，將模型導回 ZBrush，為的是想減少多邊形的數量，使形狀與線條變得更簡單。再來，我決定使用 ZRemesher 和 Projection 工具在這些多邊形上，它能自動重新拓撲，可節省工作時間，提升工作效率。
1
在創作動畫的角色模型時，盡量優化多邊形並設置乾淨的網格，它能使模型進入動畫階段工作時，變得更加容易
by 3D 藝術家 Anthony Pacicca
然而該模型不適用於 PC 遊戲，不是因為多邊形數量的問題，而是你的電腦……
低階模型 / 布置網格的低階模型 / 高階模型
展開UV

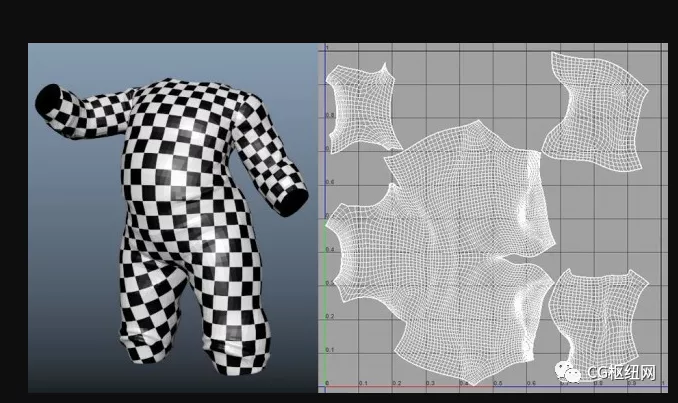

接著，我將 UV Master 工具應用於大多數零件上，它能自動展開 UV，是非常實用的工具。至於在 Maya 上創作的配件，我會利用相機的功能將 UV 製成並展開。為了檢查 UV 是否正確，我會使用 Checker 工具，只要有問題，則正方形的形狀會失真，非常清楚。
手動展開UV的狀況
自動展開UV的狀況
紋理材質工作
在開始處理紋理前，我會先讓角色擺好姿勢，這樣看起來會更有趣，我稍微讓她的腳往內轉，突顯角色的可愛。我還特別加上配件奶嘴，因為每個人小時候幾乎都有一個，能造成大家的共鳴以及角色的樂趣。為了讓角色擺好最終姿勢，我使用 ZBrush 的 Transpose Master 工具
導入角色模型進 Substance Painter，進行紋理處理，並確保紋理製作成卡通風格的樣貌。我沒有用任何特定工具，而是使用了黑色 Mask 遮罩來組合紋理並創造我想要的質感。所有紋理都輸出成 2048p，較小的紋理則只需 1024p。總共製作了 70 個左右的紋理。至於配色上，我受蝙蝠女俠的啟發，所以讓她穿戴黃色腰帶以及黑色面具。
在Substance Painter預覽的截圖
渲染與燈光設計
我用 Keyshot 進行渲染，因為它能簡單、快速地進行渲染工作。將模型導入並處理紋理後，我調整了燈光。我使用了光照環境 (light environment)，然後在 HDRI 編輯器中，以 Alpha 融合模式添加黑光，使角色的某些部分變暗。之後，再添加了兩個普通燈光，一個用於背光，另一個則突出顯示所有其他細節。完成此步驟後，就可以開始渲染。

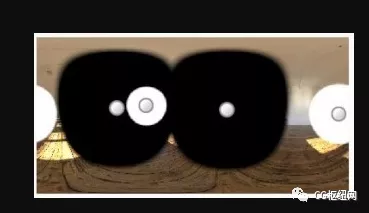

在 Keyshot 設置 HDRI
在 Keyshot 設置 HDRI
在 Keyshot 設置 HDRI
合成和最終渲染
在渲染過程中，我輸出兩個不同攝影機角度的渲染圖。渲染會經有5個過程，基於顏色基數、遮罩色、鏡面反射、環境光遮擋和 clown pass 渲染。所有渲染過程都是為了突顯角色的細節。

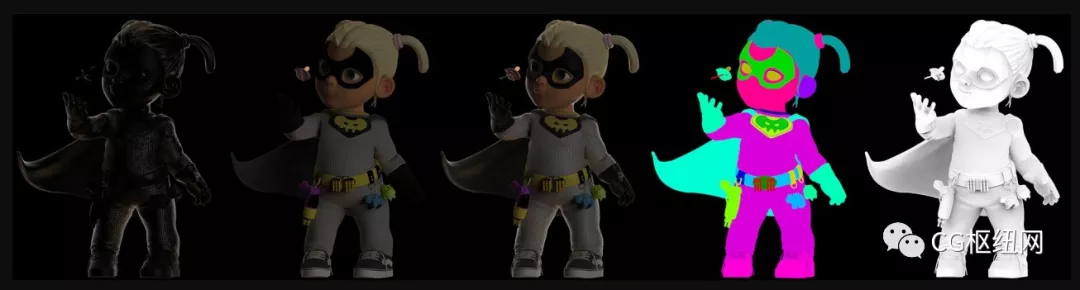

不同渲染過程
最後合成階段，我使用了 Photoshop 的混合模式，用來嘗試了不同顏色。
1
我在合成階段會感到很興奮，它能為角色帶來不同的變化，嘗試不同的效果，測試顏色，添加陰影，展現細節等...
by 3D 藝術家 Anthony Pacicca
合成測試
成品
