第二次做机械模型能做成啥样？

运转流畅，由于比较简朴。

图纸整体缩小了，制作模型的板厚也要按比例缩小才对，但是这三个模型用的都是3mm的板，板厚没变机械哥斯拉片子，这就出了一堆题目。所以有一多半的模型在齿轮啮合上有题目，就很正常了。缺个手柄。

木板少用尖角，会划伤人，上次模型的分析报产业模型制作公司告也提到机械模型哪家好过，而且圆角也比尖角好看。

这个模型的轴向和径向间隙误差倒是都控制的很好，题目就是过紧了，电机带不动。

▲上面一对齿轮的啮合可以，下面一对误差大，对不上。

底板的固定粘得非常不好看，打补丁一样。

主要题目是凸轮跟机架之间的高副的维持，没能紧密贴在一起。不装电机你打这么多孔干嘛？也不知道从图纸中删掉。

总结

第二个模型以齿轮啮合为主。最下面一对齿轮的啮合可以放在左侧，由于左侧的空间还很大，都空着，放在不会跟别的齿轮干涉。主要原因是有些齿轮的齿数太多、模数太小、轴距太大，转起来会脱开，脱开后两个齿轮齿顶对齿顶，就卡住了。

由于轴在齿轮上插的太紧，多级传动也没法做了，由于多级传动需要齿轮空套在轴上滚动，轴插的这么紧还怎么转。把小齿轮做好几个一样的叠在一起也行，大齿轮就算跑偏也跑不出去，一样可以啮合。机械产品的形态不乱性应该是靠装配结构来维持，否则成雕塑了。上面的轴没做轴向定位，两个轴与竖板上孔的间隙都挺大。

这个模型可以在以下几方面做得更精致一些：

1）配合尺寸：不要把孔做得那么大（底板、轴和孔、卡子孔等处），图纸上的两个配合尺寸应该做成同样达的，加工出来由于激光有宽度，也有差未几半个毫米的间隙了，足够用了，根本不需要在尺寸设计上单独留出间隙；孔轴间隙太大还轻易导致齿轮脱开啮合不上；

2）轴端要定位：轴伸出竖板外的部门要定位，不能让轴窜动；

3）轴的出头太长：留出一个板厚即可；

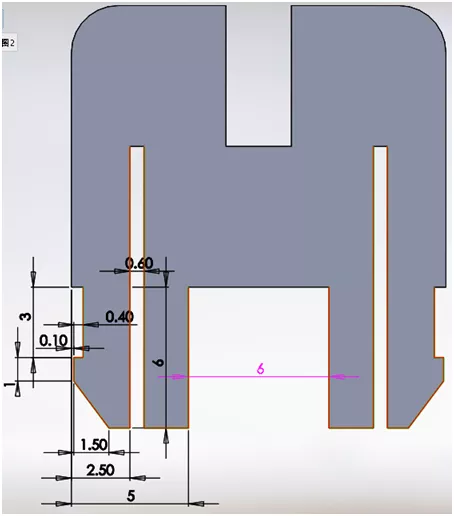

4）卡子上的弹性压缩槽不要这么宽，都有三个毫米了，半毫米就够了，太大会松；

5）第一个小齿轮轴向没定位；

6）竖板在底板下面的出头太长了，一个板厚即可，这个出头做长了对增加板的不乱性也没有匡助，反而碍事；

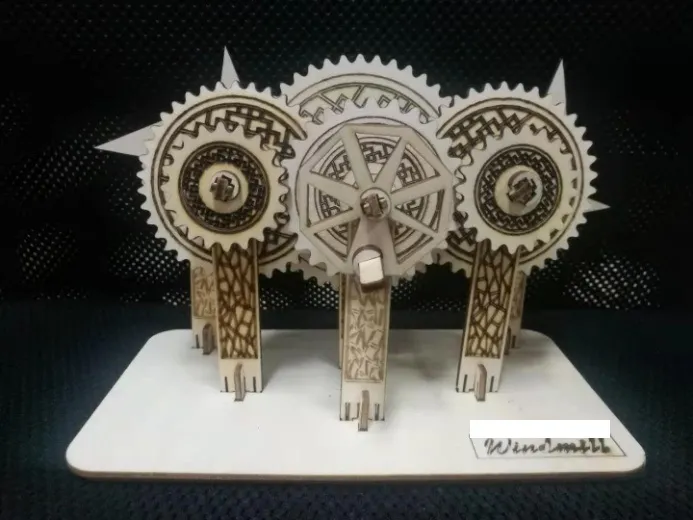

7）风车叶片作为输出机构或装饰物，应该放在竖板的外面；假如需要把整个内部机构封装起来的话，风车不能一起封进去，必需留在外面。

▲滚动流畅，小巧可爱，好看的雪花。连接两个一样的齿轮用的卡子要重新设计，另一个双联齿轮那个可以。

普通齿轮用作锥齿轮是有些题目的，齿太短，不能保证啮合。

?

5.有设计感的模型

每次做模型都会碰到几个艺术家。这种情况，可以用锉刀、砂纸或小电动工具把槽磨宽一些，把卡子卡进去。轴向定位也不精确。


▲这个模型彻底抛却了定位的努力。由于样例中的轴向定位使用小圆垫片撑起来，这个模型应该是垫片数目做少了，不够用。上面大段空着，什么零件也没有，铺张。不外这种方式也就是用在玩具模型上，正式产品一般都是靠制造精度和装配精度来保证两个齿轮对齐的，齿轮的安装误差还不至于大到让齿轮错开对不上。

应该是精确计算过的，运动质量可以。


▲轴向定位很好，运转流程。

不外也有题目。

缺一个手柄。增速系统的题目是驱动轴上的力矩很大，这个模型显然驱动轮的轴（也就是手柄那个轴）弱了点，一不小心就扭断了。

粗拙随意，缺乏设计感，不像搞设计的学生做的东西。

6.顺畅


▲往复运动模型，运动流畅。

上面的惰轮用的很机械模型设计软件好，四个同向滚动的齿轮推动齿条移动。

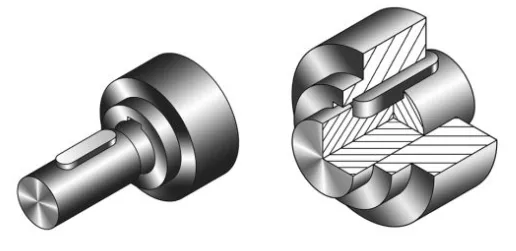

主要题目是悬臂。假如一定要做这么小的机构，可以考虑在零件结构设计上做些改进，减少卡圈、垫片等小零件的使用，好比用轴上的台阶来定位。
机械模型机械产业模型设计

机械 in 产业设计(8)：

第二次做机械模型能做成啥样？



相关文章：

机械 in 产业设计(1)：产业设计中的机械设计

机械 in 产业设计(2)：机械设计的几个认知概念

机械 in 产业设计(3)：机械机构简图：观察、认知和表达中的题目

机械 in 产业设计(4)：机械的功能要输入输出

机械 in 产业设计(5)：一些有“风格”的机械

机械 in 产业设计(6)：机构简图：机械设计师的草图

机械 in 产业设计(7)：第一次做机械模型能做成啥样？

第二次模型的内容是传动系统，以齿轮啮合为主，要求做得有点设计感，也就是好看一点。上面两个双联齿轮用的卡子不免费机械模型网站一样，其中出产线设备模型制作一个借用了样例中的卡子，不外那是连接两个大小不同的齿轮用的。

▲这是一只猫头鹰么？

模型的主要题目仍是定位和啮合不乱性，包括轴向、径向和悬臂。

但齿轮就不一样了。

这应该算是四个独立的机构，由于彼此之间都没有联系，轴固然在一条直线上，但轴上的齿轮都是空套的。齿数略多，齿高变小，会导致齿轮脱开。在画齿形的时候把压力角的默认值20度改小会好一点。竖板和齿轮可以采用镂空材料，视觉观感会好良多。


▲手感很好，简朴也有简朴的上风。

可以在小齿轮两侧做两护板，把大齿轮夹持住，不让它跑偏，可能这样还挺好看。

主要机械邪龙兽小说原因机械产业模型制作是装配误差。

▲机构用手拨动的时候对摩擦阻力没感觉，用电机驱动时就显出来了。当然，架子可以是镂空的，能防止齿轮晃动就行了。

三个模型的齿轮都没做轴向定位，由于没法弄，十字孔垫片缩小后十字孔根本就套不进轴。最简朴的解决方案是把齿轮做厚，做好几个一样的齿轮叠在一起，这样既解决了径向定位题目，齿轮在轴上也不晃了，由于它们之间的轴向接触长度跟着齿轮的厚度增加了，晃不起来了。但是鉴戒归鉴戒，鉴戒了还不如原来做的好，就不应该了。它下部的弹性插脚应该做成如下图所示的样子，楔形脚应该在外侧而不是内侧，否则安装时会断掉▼：


样例说明文档中也指出了这个结构的题目，只是提供的图纸中还是原来的错误结构。每一对齿轮的啮合都有偏差，后面俩风车想要顺利转起来不轻易。

假如vr模型制作需要多少钱要增加不乱性，两侧加支撑板。

两个竖板下面的支撑板可以连起来做成一体。所以三个模型最后都简化成了单级传动。

▲实际上只有一对齿轮在啮合。由于板厚薄了，需要的垫片就多了。

配合尺寸做的不错。

不外这个驱动轴仍是采取了写措施来应对悬臂题目的，背后的旋钮用了一个比较大的圆形垫片，跟驱动轴固定在一起，使之跟竖板（那个圆板）之间的接触面积增大，减少了悬臂误差。网上和资料参考书上能找到大量的机构案例，简图或动图，但是变成什物的话仍是需要做良多设计工作的，主要有如下几类：

1）机架设计：示意性的简图中大多没有机架的形式，这个要自己设计，要兼顾所有零件的安装固定，还要控制装配误差；

2）Z向空间设计：高端模型设计制作简图一机械基础教授教养软件般都是平面的，变成什物要在Z向铺排所有的构件，处理好可能的运动干涉题目，以及轴的多点支撑以及竖板的整体性设计等；

3）尺寸具体设计：简图大多是不太准的，特别是静止的简图，动起来是否知足要求仍是要事先做些仿真工作来仔细评估；

4）力学设计：这个最难，一般电脑模型制作软件的机构运动仿真解决不了这类题目，仍是得从什物模型的制作过程中慢慢体会；就木制模型而言，在不影响整体尺寸的情况下，轴径尽量做大一些，竖板在底板上的支撑板可以支撑的高一些、长一些，枢纽运动构件的最大压力角要留意控制，20度左右为好……

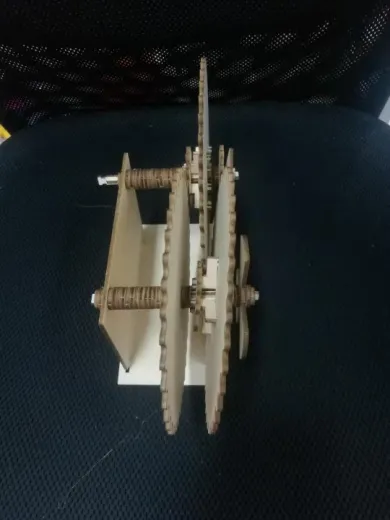

▲这个机构没做机架。两个立板之间的轴向定位间隔既不能太松也不能太紧，太松导致轴向定位不准，太紧导致滚动摩擦阻力增大。

整体可以做的再窄一点，轴不用做这么长，由于没有这么多齿轮，空间要节约。题目是增速机构在手工模型中通常运转得不会很顺溜，由于摩擦阻力也会跟着增倍，很快就把输入功率耗尽了，传动链长不了。从机构原理上讲，整个机架算一个构件；但是制作什物的时候会把若干构件进行单独制作，然后装配到一起——这一装配就会带来误差。

这个模型的机架有13个构件，实在可以缩减为7个，由于轴两侧各四个立柱是在统一平面上，可以用一个构件来做，不用装配结构。

所以，假如机构中有高副（如齿轮、凸轮、槽轮、棘轮等），做模型前一定要对高副进行装配链分析。

底板上近真个那一堆孔在样例里是安装电机用的。零件在底板上必需精确固定，两个轴的立柱板可以连成一体，用一块板切出，这样齿轮的轴距就可以在板上设计出简朴机械设计模型来保证精度。

另一个题目是轴向没定位。最后的小风车有点题目，它跟同轴的齿轮没有同步滚动，是空套在轴上的。当然，有个像样的展示机架会更好。

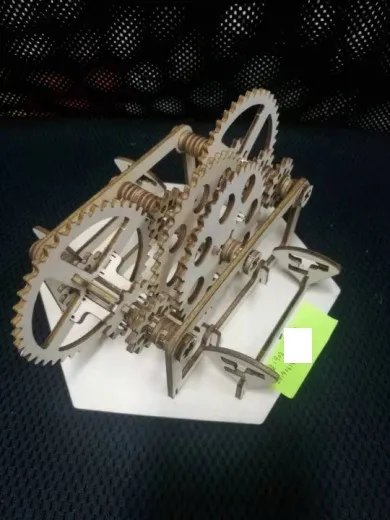

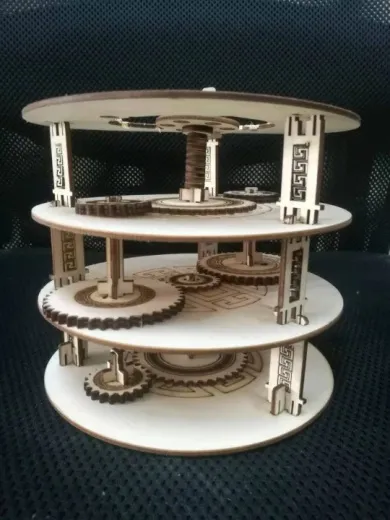

▲这个三级减速模型齿轮做得太大，轴上轻微有点间隙，齿轮晃一下就脱开了。

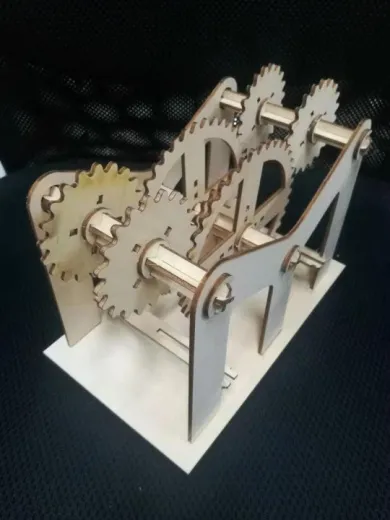

▲这个行星轮系模型做的很完整，轴向尺寸铺排公道，零件定位精确。


2.锥齿轮


木板切割做尺度锥齿轮是做不出来的，这里只能用直齿轮来代替，产生90度的轴向改变。

下面的支撑结构，在统一平面上的板可以连成一体，增加不乱性：四根立柱简化成两个，交叉布置，这样立柱下面的支撑板也可以不要了，由于在X和Y两个正交方向上都有支撑了。


▲跟上面那个模型差未几，看风格像统一个人做的，设计意象有可圈点之处。样例没做手柄，是由于用了电机驱动。这是板式拼插类产品特有的题目。

全部定位都是靠胶粘，这点不好。

看来下次只有分析讲演还不行，得预备一个“常见题目对照表”，对着一样样检查模型。底座粘的太丢脸了。

样例里有个连接大小齿轮的卡子，这个模型里连接两个小齿轮用的卡子竟然是那个卡子掰断做的。其他拼插结构都是晃晃悠悠，统统松了一号。


▲这个作品c4d模型免费下载网站有名字，叫“海制作一个机械模型实验步骤”，那一排板子大概是想表达海浪的韵律感，看排列是正弦波外形。

锥齿轮传动有个题目，就是会有轴万代机械邪龙兽向力，所以比例模型玩具天地齿轮很轻易被推歪，一歪就轻易脱开，啮合不上。可以在三级减速的输出轴外面（竖板外侧）加个执行构件示意一下哪个是输出轴，好比其他一些模型里的风车叶片、造型花哨的装饰性构件等。

后面那个科技模型制作水车模型的锥模板机器一套多少钱齿轮做的要好一些。


▲行星轮系没做大中央轮，少了一个枢纽构件。

12.机架的装配件要尽量少

良多模型都有机架不乱性的题目，这个模型则比价集中。即使安装两个齿轮轴的竖板不在统一平面上，有时也要想办法让它们尽量在统一平面上并做成一体，齿轮之间的轴向间隔宁可在轴上用垫片来解决也不要放在机架上解决。

改进方案：

1）??在统一平面上的立柱做成一体（在底部相连就行了），六个立柱可以减为4个；2）??立柱底下的支撑板加高、加宽；中间两个立柱的支撑板在一个平面上，连成一体；3）??所有轴加粗，由于齿轮都不算小，直径比轴径大得多，轴径做大点没题目；4）??整个模型的宽度方向尺寸压缩，所有轴的长度均可缩短，减小悬臂长度，降低误差；5）??轴和孔的间隙减小。实在样例也不完美，只是一种解决方案而已，既不是独一的也不是最好的。


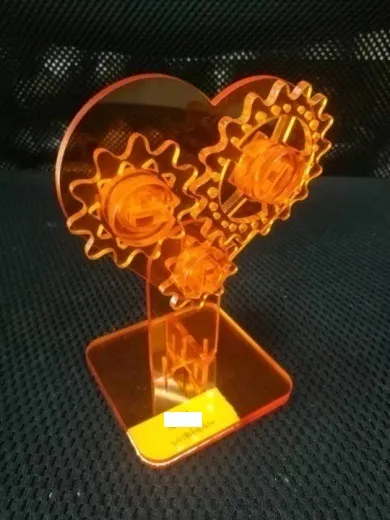

▲齿轮造型和整体感觉都不错，运动精度也可以。


▲这是一个往复运念头构，齿轮连续滚动，中间的圣诞树上下往返摆动。

模型的轴向尺寸可以压缩，做紧凑一些。

整体不是很顺溜，不像有些机构摆弄时有种爽劲儿。

提供样例有好处也有坏处。齿轮和齿条基本碰不上，不在一个平面内，原因是齿条当中的槽太宽，比中间的滚轮轴宽良多，根本达不到配合精度。跟第一个模型以铰链为主的结构比拟，齿轮有些不一样的题目。好处是样例里的一些结构可以直接用，坏处是锁死了思路，都不再去想其他的解决方案了。

轴做的很长，完全没必要。且不说力学上的一大堆题目，这样缩放图纸加工出来的模型可能都无法完整拼起来。胶用得太多，整个模型看起来粗拙不堪。固然本次事先提醒过，还提供了去年的模型分析讲演，仍是有不少模型泛起这个题目。这样一来，就产生了一条“装配链”：齿轮A/齿轮轴A—>齿轮轴A/竖板A—>竖板/机架—>机架/竖板B—>竖板B/齿轮轴B—>齿轮轴B/齿轮B。

由于四个行星轮都“一”字形轴被定死在转臂上了，而正常的行星轮是在转臂上空转的。

进步啮合不乱性有几种办法：

1）??增大轴径，减少晃动角度，从而减少晃动产生的绝对偏差；2）??减小齿轮半径，减小晃动产生的绝对偏差；3）??增加齿轮厚度，抵消误差，可以用几个一样的齿轮并在一起。

主要题目仍是轴向定位，齿轮太轻易错开，碰不到一起。

滚动不畅，原因是两个轴之间的间隔过大，齿轮啮合太松，导致最松的时候两个齿轮的齿顶卡在一起了。

以下就是第二个模型的情况，做了些简朴的分类。

题目有这么几个：1）没有“上发条”的机构，好比在轴端做一个手柄；2）橡皮筋钩子在底板上没定位，一碰就送脱；3）橡皮筋的另一端直接绕在齿轮上，应该单独做个挂橡皮筋的钩子，而不是用齿轮来代替。

这个模型的轴间距误差也挺大，但是齿轮的齿数少、模数大、齿高大，所以相啮合的齿轮没有脱开。

所以运动无法从外侧通过轴传入。


▲这个竖着的行星轮系没做转臂。架子的位置如下图所示，它也可以跟齿条做成一体，一起运动▼：



这个机构最好平放，由于竖着有重力的影响，一个齿扇脱开后另一个齿扇必需精确地进入啮合，早一点晚一点都有可能卡住。首先大型机械设备模型制作厂家是底板就立不稳，由于底板上的孔是3mm宽的。

▲这个是有点特色的：第一个把齿轮改成了不完全齿轮，变成了间歇运念头构。

▲这个模型还算好，没有什么大题目，就是传动有点乱，先减速、再加速、再加速、再减速，最后即是机械模型制作材料啥也没做。

竖轴悬臂过长，立不直。手柄驱动第一个轮系滚动灵活，但运动传递不到轴的尾端。

▲抬高了高速小齿轮的位置（大概是想跟样例做的有点不一样）模型下载网站有哪些，小齿轮的位置分歧错误，导致够不到大齿轮了，啮合不上，小齿轮变成了摆设。

每个地方都粗拙，基本动不了。

胶用得太多，所有固定装配结构全都用胶粘，偷懒了。

样例上是错的，文档里有说明，但图纸没机械3d模型库网站有哪些改。样例上双联齿轮连接卡子上的弹性插口的结构错误也改过来了，很好。第一个模型主要是热身，第二个模型除了认识齿轮传动以外，机械产业模型设计就是修打模机正第一个模型中碰到的题目，并加一点自己的创意进去，把模型做的更像个产品。

机架为整个模型提供不乱性保障，天然是越不乱越好。

假如小齿轮的位置是设计好的，那么小齿轮的直径和齿数要根据位置重新计算，而不是把原来的小齿轮直接拿过来用。

▲齿轮的轴向定位是靠胶粘的，这点不好；两个轴的轴距有点大，还好齿轮齿数少、模数大，没有脱开。

假如就是想要平地一根柱子的感觉，可以在底板下面把三个立柱连起来，做成“山”字形，下面那一横躲藏在底板下，做两层底板，在下层底板上开槽固定即可。

高副的这个误差积累题目，有时会采用“虚约束”的方式来解决，好比为了保证凸轮与从动件滚子的接触，在凸轮上做个槽，让滚子同时跟槽的两侧接触，强迫它们在一起，这样两个构件就跑不脱了。齿轮轴做的短了一点，导致有两个齿轮轴上的启齿卡子没能卡到槽里，最后仍是靠撑紧产生的摩擦力来给齿轮定位。没有机架，两个齿轮就碰不到一起。

▲这是个水车模型，用了两级锥齿轮传动。应该当真看分析讲演。

装配题目良多，主要有这么几个：

1）最大的那个内齿圈没定位，这个是最要命的；实在支架都做好了，应该在支架上做出卡槽，把齿圈卡在里面让它只能滚动，不能上下浮动，也不能翘起；由于这个大齿圈是驱动件，需要用手滚动它来让六个小齿轮带动上面的solidworks三维模型下载构件开合；

2）六个小齿轮都没立稳，晃悠，这对装配复杂的产品来讲是个灾害，一个晃就挺难弄了，六个都晃基本没戏机械设备模型制作公司了；晃的原因是机架（齿轮的立柱）不稳，机架应该尽量做成一体的，避免装配误差；

3）小齿轮在立柱上也晃，误差叠加，令人崩溃；

4）实在大齿圈可以做出夹持结构，把六个小齿轮夹在当中，强迫它们啮合；这个法子固然笨，但是可行；一般的机械产品中很少有这种夹持结构，都是靠制造精度来保证的，但模型和玩具中可以这么做；

5）小齿轮和上面的三角形构件之间没有固定，这是原理性错误，由于这个设计应该是要让六个装饰构件同步开合，每个都可以随便动那不是要乱了么？

这个机构实在可以在中间放一个小齿轮跟六个齿轮啮合，小齿轮做成双联的，在下面的按个用作驱动，这样就不用滚动上面的大齿圈了。

▲很简朴，但啮合良好，滚动灵活。


尽管已经提供了上届模型的题目荟萃，以及原因分析，该出的错误仍是一个不差都出一遍。

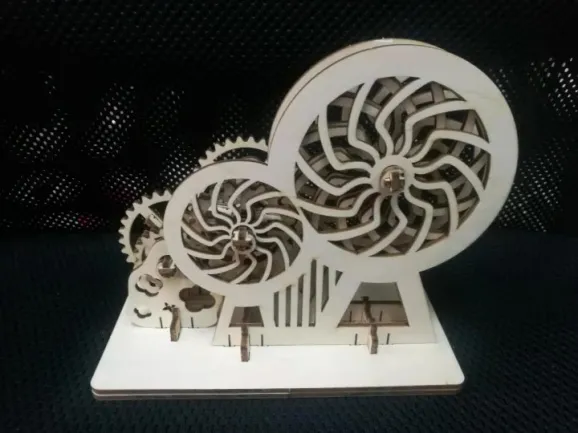

齿轮滚动时，花纹变化的动态视觉效果很好。

真实金属和塑料机械骷髅巨蜥模型中，这个题目反倒不显著，由于机架一般是锻造或开模出来的，是一个整体，没有“竖板-机架”这一道装配误差。

驱动轴的悬臂也太长。两个竖板最好做成一体，以减少误差，通过一体板上的孔距来保证不乱啮合，避免两个竖板在底座上的装配误差影响齿轮的啮合。解决方案前面提到过，就是用一些结构来强迫两个啮合的齿轮位于一个平面内，好比在其中一个齿轮外面做护板夹持另一个齿轮。

中间那个大齿轮同时跟前后两个齿轮啮合，所以它的齿数对传动速度没有影响，只是改变滚动方向而已。应该把转臂做上去，这样就可以观察转臂和中央轮的转速比了。首先是两个齿轮的啮合跟前面的连杆系统完全无关，它们各动各的。

主要题目是这是一个增速系统，由于手柄放在最上层的中间齿轮上，这个齿轮是整个传动系统里最慢的。

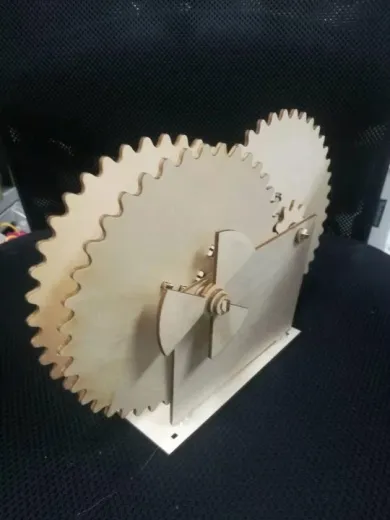

▲轴向定位糟糕，齿轮还做得这么大。
